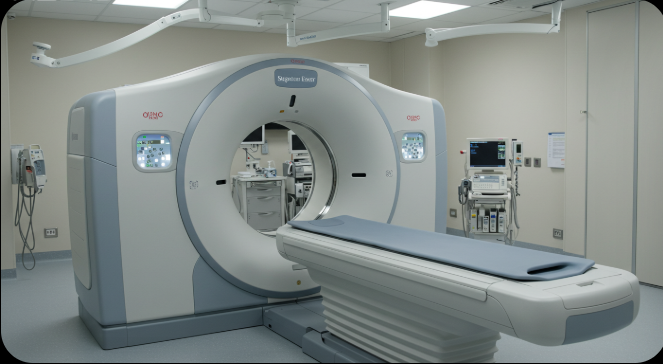

우리는 병원에서 CT(컴퓨터 단층 촬영) 검사를 받을 때, 커다란 원통형 기계 속으로 몸이 천천히 이동하는 것을 경험합니다. 순식간에 우리 몸 내부의 복잡한 구조가 선명한 영상으로 재현되는 것을 보면 놀라울 따름입니다. 이 모든 마법은 어떻게 가능한 걸까요? 핵심에는 X선 발생 장치와 함께 CT 시스템의 양대 축을 이루는 '검출기(Detector)'가 있습니다. 흔히 '센서'라고 하면 단순히 무엇인가를 감지하는 간단한 부품을 떠올리기 쉽습니다. 그렇다면 CT 검출기도 그저 X선이 통과했는지만을 감지하는 단순한 센서일까요? 결론부터 말하자면, CT 검출기는 결코 단순한 센서가 아닙니다. 알고 보면 CT 검출기는 현대 과학 기술의 정수가 집약된 놀라운 기술의 집약체입니다.
지금부터 CT 검출기가 왜 단순 센서가 아닌 기술의 집약체인지, 그 숨겨진 이야기 속으로 깊이 들어가 보겠습니다.
목차
- 1. CT 촬영의 원리와 검출기의 필수적인 역할
- 2. '단순 센서'로는 불가능한 CT 검출기에 요구되는 극한의 성능
- 3. 기술의 집약체: CT 검출기의 구조와 핵심 작동 방식
- 4. 기술 집약체의 스케일: 멀티 슬라이스 시대로의 대진화
- 5. 알고 보면 놀라운 기술 집약체의 숨겨진 면모들
- 6. 단순 센서를 넘어: CT 검출기가 이끄는 의료 영상의 현재와 미래
- 7. 결론: CT 검출기, 진단 의학의 숨은 영웅
1. CT 촬영의 원리와 검출기의 필수적인 역할
CT 촬영은 인체를 다양한 각도에서 X선으로 투과하여 얻은 데이터를 컴퓨터로 재구성해 단층 영상을 얻는 방식입니다. X선 발생 장치가 환자 주위를 빠르게 회전하며 X선을 쏘면, 이 X선은 인체를 통과하면서 뼈, 근육, 장기 등 조직의 밀도와 종류에 따라 다르게 흡수되거나 감쇠됩니다. 이때 환자의 반대편에 위치한 검출기가 인체를 통과한 X선의 강도를 매우 정밀하게 측정합니다.
검출기는 단순히 X선이 '있다/없다'를 감지하는 것을 넘어, 각 위치에서 X선의 강도가 얼마나 약해졌는지를 정확한 수치로 측정하는 역할을 합니다. 이 방대한 측정 데이터(프로젝션 데이터)는 컴퓨터로 전송되어 복잡한 수학적 알고리즘(주로 역투영 알고리즘)을 거쳐 우리가 눈으로 볼 수 있는 고해상도의 단층 영상으로 재구성됩니다. 즉, 검출기가 없다면 X선 투과 정보는 단순히 빛의 그림자에 불과하며, 컴퓨터는 영상을 만들 데이터를 전혀 얻을 수 없습니다. 검출기는 CT 시스템에서 정보를 획득하는 가장 근본적인 부분입니다.
2. '단순 센서'로는 불가능한 CT 검출기에 요구되는 극한의 성능
우리가 일상에서 접하는 많은 센서들은 비교적 단순한 정보(온도, 습도, 빛의 유무 등)를 감지하는 데 사용됩니다. 하지만 CT 검출기에 요구되는 성능은 차원이 다릅니다. 왜 CT 검출기는 단순한 센서일 수 없을까요? 그 이유는 요구되는 성능의 수준이 극한에 가깝기 때문입니다.
- 높은 감도와 효율성: 인체를 통과한 X선은 매우 미약한 신호일 수 있습니다. 검출기는 이 약한 X선 신호도 놓치지 않고 정확하게 측정할 수 있어야 합니다. X선을 전기 신호로 변환하는 효율이 높을수록 적은 양의 X선으로도 충분한 데이터를 얻을 수 있어 환자의 방사선 노출을 줄일 수 있습니다.
- 넓은 동적 범위 (Dynamic Range): X선은 뼈처럼 밀도가 높은 조직을 통과할 때는 크게 감쇠되지만, 폐처럼 밀도가 낮은 조직을 통과할 때는 거의 감쇠되지 않습니다. 검출기는 X선이 거의 감쇠되지 않은 강한 신호부터 미약하게 감쇠된 약한 신호까지, 수만 배에 달하는 넓은 범위의 X선 강도를 동시에 정확하게 측정할 수 있어야 합니다. 이 범위가 좁으면 영상에 아티팩트(인공물)가 생기거나 조직 구분이 어려워집니다.
- 빠른 반응 속도: CT 촬영 시 X선 튜브와 검출기는 환자 주위를 매우 빠르게 회전합니다. 검출기는 X선 신호가 들어오는 순간 즉각적으로 반응하고, 다음 신호를 측정할 준비를 마쳐야 합니다. 반응 속도가 느리면 빠르게 변화하는 X선 정보의 순간순간을 놓치게 되어 영상이 흐려지거나 왜곡됩니다. 마이크로초(백만 분의 1초) 단위의 빠른 응답 속도가 필수적입니다.
- 낮은 노이즈: 외부 간섭이나 자체적인 전기적 노이즈는 측정 신호에 오류를 발생시켜 영상 품질을 떨어뜨립니다. 검출기는 미약한 X선 신호를 정확히 측정하기 위해 노이즈 수준을 극도로 낮게 유지해야 합니다. 신호 대비 노이즈 비율(SNR: Signal-to-Noise Ratio)이 높아야 미세한 조직 차이도 구분할 수 있습니다.
- 높은 공간 해상도: 미세한 구조물을 선명하게 구분하기 위해서는 검출기가 매우 작은 크기의 개별 소자들로 촘촘하게 구성되어야 합니다. 각 소자는 독립적으로 X선 강도를 측정하며, 이 소자의 크기가 작을수록 더 높은 해상도를 얻을 수 있습니다.
이러한 극한의 성능 요구사항은 CT 검출기를 단순한 센서의 수준을 훨씬 뛰어넘는 복잡하고 정교한 기술 시스템으로 만듭니다.
3. 기술의 집약체: CT 검출기의 구조와 핵심 작동 방식
CT 검출기가 '기술의 집약체'인 이유는 그 구조와 작동 방식에 최첨단 소재 과학, 전자 공학, 물리 및 광학 기술이 총동원되기 때문입니다. 현재 사용되는 CT 검출기는 X선을 전기 신호로 변환하는 방식에 따라 크게 두 가지로 나눌 수 있습니다.
간접 변환 방식: 두 단계의 정교함
현재 가장 널리 사용되는 방식입니다. X선이 들어오면 곧바로 전기 신호로 바뀌는 것이 아니라, 두 단계를 거칩니다.
- X선 빛 (Scintillation): 먼저 X선이 '신틸레이터(Scintillator)'라는 특수 소재에 부딪히면 가시광선(빛)을 발생시킵니다. 이 신틸레이터는 X선을 효율적으로 흡수하고, 흡수한 X선 에너지에 비례하여 빠르게 빛을 내는 물질입니다. 초기에는 결정(Crystal) 형태의 신틸레이터가 사용되었지만, 현대에는 세라믹(Ceramic) 형태의 신틸레이터(예: 산화가돌리늄 기반 세라믹, 가돌리늄 산화황화물(GOS) 등)가 주로 사용됩니다. 세라믹 신틸레이터는 결정체보다 제조가 용이하고 균일한 특성을 가지며, 빛을 내는 속도(감쇠 시간)가 빨라 고속 스캔에 유리합니다.
- 빛 전기 신호 (Photodiode): 신틸레이터에서 발생한 빛은 바로 아래에 붙어있는 '광다이오드(Photodiode)'로 전달됩니다. 광다이오드는 빛의 양에 비례하여 전기 신호를 생성하는 반도체 소자입니다. 주로 실리콘(Si) 기반의 광다이오드가 사용됩니다.
이 두 단계의 변환 과정에서 각 단계의 효율성과 속도가 전체 검출기 성능을 좌우합니다. 신틸레이터가 X선을 얼마나 잘 빛으로 바꾸는지, 광다이오드가 그 빛을 얼마나 정확히 전기 신호로 바꾸는지가 핵심 기술입니다.
직접 변환 방식: 미래를 여는 혁신
차세대 CT 검출기로 주목받는 방식입니다. 이 방식은 중간에 빛으로 바꾸는 과정 없이 X선이 직접 반도체 물질과 상호작용하여 전기 신호(전하)를 생성합니다.
- 핵심 소재는 '텔루르화 카드뮴(CdTe)' 또는 '텔루르화 아연 카드뮴(CZT)'과 같은 고성능 반도체 결정입니다. 이 물질들은 X선 흡수율이 매우 높고, X선 광자 하나하나가 들어올 때마다 발생하는 전하량을 측정할 수 있는 '광자 계수(Photon Counting)'가 가능합니다.
장점: 변환 과정이 한 번뿐이라 에너지 손실과 신호 퍼짐이 적어 더욱 선명한 영상을 얻을 수 있습니다. 특히 X선 에너지 정보를 활용하여 조직의 구성 물질(예: 요오드, 칼슘)을 구분하거나 금속 인공물을 줄이는 '스펙트럴 CT' 기술 구현에 필수적입니다. 동일한 영상 품질에서 방사선량을 더욱 낮출 수 있는 잠재력도 큽니다.
단점: 사용되는 반도체 물질의 고순도 대형 결정 성장 기술이 매우 어렵고 제조 비용이 높습니다. 아직 간접 변환 방식에 비해 상용화 범위가 제한적입니다.
이처럼 검출기는 단순한 감지 부품이 아니라, X선 에너지의 정밀한 측정이라는 복잡한 임무를 수행하기 위해 특별히 설계된 고도의 에너지 변환 시스템입니다.
4. 기술 집약체의 스케일: 멀티 슬라이스 시대로의 대진화
CT 검출기가 기술의 집약체임을 가장 잘 보여주는 사례 중 하나는 '멀티 슬라이스(Multi-Slice)' CT의 등장입니다. 초기 CT는 X선 튜브와 검출기 행이 하나뿐인 '단일 슬라이스' 방식이었습니다. 하지만 기술이 발전하면서 검출기 행의 수를 4개, 16개, 64개, 128개, 나아가 320개, 512개 이상으로 늘린 멀티 슬라이스 검출기가 개발되었습니다.
이는 단일 검출기 소자를 만드는 기술을 넘어, 수백 개에서 수만 개에 달하는 개별 검출기 소자들을 마치 벽돌처럼 촘촘하고 정밀하게 배열하고 이를 하나의 시스템으로 작동시키는 거대한 기술적 도전을 의미합니다. 각 소자는 독립적으로 X선 강도를 측정하며, 동시에 수만 개의 채널에서 쏟아져 나오는 데이터를 실시간으로 처리해야 합니다.
멀티 슬라이스 검출기 덕분에 CT 촬영 속도는 비약적으로 빨라졌습니다. 과거에는 한 부위를 촬영하는 데 수십 초가 걸렸다면, 이제는 전신 스캔도 몇 초 안에 완료할 수 있습니다. 이는 환자의 움직임에 의한 영상 흔들림을 줄이고, 응급 환자 진단이나 심장, 혈관처럼 빠르게 움직이는 장기 촬영에 혁명적인 변화를 가져왔습니다. 또한, 얇고 균일한 단면 영상을 대량으로 얻을 수 있게 되어 정확한 3D 영상 재구성이 가능해졌습니다. 수만 개의 센서가 동시에 작동하는 거대한 어레이를 구축하고 제어하는 기술이야말로 검출기가 단순 센서가 아닌 집약체임을 증명하는 확실한 증거입니다.
5. 알고 보면 놀라운 기술 집약체의 숨겨진 면모들
CT 검출기가 '기술 집약체'라는 명칭에 걸맞은 숨겨진 면모들은 또 있습니다.
- 극도의 순수성을 요구하는 소재 과학: 신틸레이터나 직접 변환 방식의 반도체 결정은 그 소재의 순도와 결정 구조의 완벽성이 성능에 결정적인 영향을 미칩니다. 불순물이나 결정 결함은 X선 신호를 제대로 포착하거나 전하를 효율적으로 이동시키지 못해 노이즈를 유발하거나 효율을 떨어뜨립니다. 이러한 고품질의 기능성 소재를 대량으로 안정적으로 생산하는 것은 매우 고난도의 소재 과학 기술입니다.
- 나노미터 단위의 정밀 제조 공정: 수만 개의 개별 검출기 소자들은 매우 작은 크기(수 밀리미터 이하)를 가지며, 이들이 오차 없이 정밀하게 배열되어야 합니다. 또한, 각 소자에서 발생한 미약한 전기 신호를 증폭하고 디지털 신호로 변환하는 미세 회로(ASIC: Application-Specific Integrated Circuit)가 각 소자 바로 아래에 집적되어 있습니다. 이러한 소자 및 회로를 나노미터 단위의 정밀도로 제작하고 조립하는 공정은 반도체 제조 기술에 버금가는 고도의 기술을 요구합니다.
- 초고속, 대용량 데이터 처리 기술: 멀티 슬라이스 검출기는 한 번의 회전으로 수천만, 많게는 수억 개의 데이터 포인트를 생성합니다. 이 방대한 양의 데이터를 회전 속도에 맞춰 초고속으로 검출기에서 읽어내고, 디지털 신호로 변환하여 컴퓨터로 전송하는 데이터 획득 시스템(DAS: Data Acquisition System)은 검출기 자체만큼이나 중요한 '기술 집약체'의 일부입니다.
- 오차 없는 영상을 위한 보정 및 품질 관리: 수만 개의 개별 소자가 모두 완벽하게 동일한 특성을 가지기는 어렵습니다. 각 소자의 미세한 성능 차이나 시간 경과에 따른 변화는 영상에 줄무늬(streak artifacts)와 같은 인공물을 유발할 수 있습니다. 이를 방지하기 위해 CT 검출기는 각 소자의 특성을 정확히 측정하고 실시간으로 보정하는 정교한 교정(Calibration) 및 품질 관리 시스템을 갖추고 있습니다. 이는 지속적인 연구와 기술 축적을 통해 발전해 온 분야입니다.
이러한 모든 기술들이 유기적으로 결합되어 CT 검출기는 비로소 제 역할을 다하며 고품질의 의료 영상을 만들어낼 수 있습니다. 단순히 X선을 감지하는 기능 하나만을 놓고 본다면 '센서'라고 부를 수도 있겠지만, 그 이면에 숨겨진 수많은 최첨단 기술과 공정을 고려할 때, CT 검출기는 의심의 여지 없이 '기술의 집약체'입니다.
6. 단순 센서를 넘어: CT 검출기가 이끄는 의료 영상의 현재와 미래
CT 검출기의 기술 발전은 진단 의학의 발전을 견인해 왔습니다. 멀티 슬라이스 검출기 덕분에 빠르고 정확한 진단이 가능해져 응급 의료 시스템이 발전하고 환자 대기 시간이 단축되었습니다. 최소한의 방사선 노출로 최대의 정보를 얻으려는 노력 역시 검출기 기술 발전의 중요한 동기입니다.
특히 직접 변환 방식의 광자 계수 검출기는 앞으로 CT 영상의 패러다임을 바꿀 잠재력을 가지고 있습니다. 단순히 X선의 총량을 측정하는 것을 넘어, X선 광자 하나하나의 에너지를 측정함으로써 기존 CT로는 얻기 어려웠던 물질 정보를 제공하고, 금속 인공물을 획기적으로 줄이며, 현재보다 훨씬 낮은 방사선량으로도 고품질 영상을 얻을 수 있을 것으로 기대됩니다.
7. 결론: CT 검출기, 진단 의학의 숨은 영웅
CT 촬영기의 검출기는 우리 눈에 잘 띄지 않는 부품이지만, 그 안에는 수십 년간 축적된 과학 기술의 정수가 담겨 있습니다. 단순한 센서라는 표현으로는 설명하기 어려운, 극도의 감도, 속도, 정밀성, 그리고 내구성을 갖춘 고도의 시스템입니다. 최첨단 소재 과학, 나노 기술, 고속 전자 공학, 데이터 처리 기술 등 다양한 분야의 기술이 집약되어 만들어진 이 부품 덕분에 우리는 우리 몸 속을 이전에는 상상조차 할 수 없었던 선명함으로 들여다볼 수 있게 되었습니다.
CT 검출기는 진단 의학의 정확성과 효율성을 높이고, 환자의 안전을 지키는 데 결정적인 역할을 하는 숨은 영웅이라 할 수 있습니다. 다음에 CT 촬영을 받게 된다면, 이 작은 공간 안에 담긴 거대한 기술의 집약체를 한번 떠올려 보는 것은 어떨까요?
